Moin Moin,

neues Jahr, neue Platinen

Sascha hat ja mit dem NKC CD-Player wieder ein tolles Projekt geliefert (https://ntxdhxgzadrdathx.myfritz.net/ndr/neu/CD/index.html).
Wir beide haben uns nun daran gemacht seine gefädelte Schaltung in eine Platine umzuwandeln.

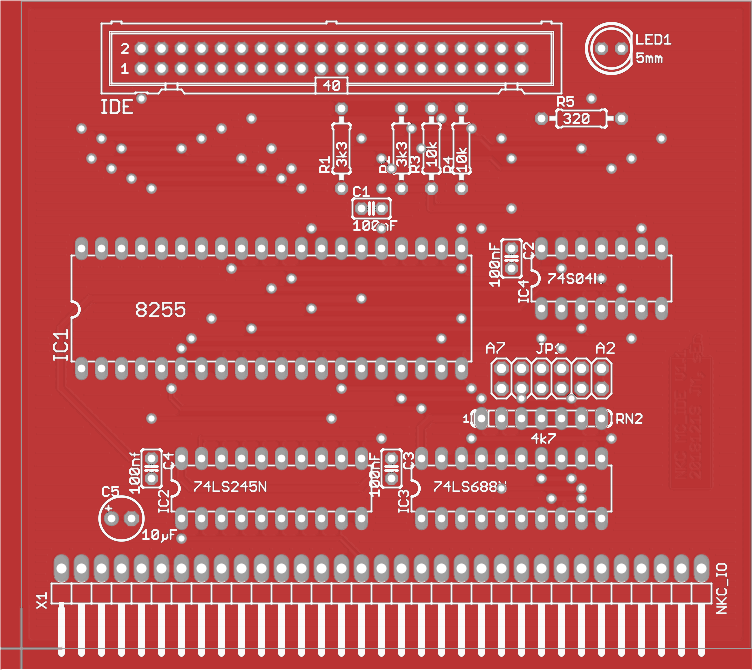

Das Ergebniss ist die NKC MC_IDE.





Es handelt sich hierbei um eine universelle IDE Schnittstelle die nicht nur für CD-Laufwerke geeignet ist.
Sie basiert auf der IDE-Schaltung des MC-Computers.

Die Schaltung ist fast identisch mit der des Projekts von Hans-Werner (https://ntxdhxgzadrdathx.myfritz.net/ndr/hardware/neu/mspeicher/mcide/index.html)

Von daher steht auch Software für Z80 und 68k zur Verfügung.

Prototypen sind bestellt, meldet euch bei mir falls ihr Interesse habt.

-----------------------
Gruß
-=jens=-

Hallo Jens,
nachdem jetzt die NKC MC_IDE Platine bei Dir in der Mache ist, ist vermutlich eine GIDE nach Tilmann Reh nicht geplant.
Eine GIDE hätte halt den Charme, daß man sich gegenüber der 8255 Lösung das Byte Banging sparen würde und auch Blocktransfer I/O Befehle des Z80 bzw. die DMA des 64180 einsetzen könnte.
Wenn ich mir das recht überlege, lassen sich doch auf Deiner Platine wunderbar DOM Module einstecken, in den 8-Bit Modus schalten, die 8255 einfach überbrücken und ab geht die Sause.
Jetzt noch beim 68K16 jeweils links und rechts von der CPU so ein Modul, eines ist mit dem/den DOM/DOMs bestückt und vom zweiten zieht man die zweite Hälfte des Datenbuses mit einer Flachbandleitung rüber zur ersten Karte. Voller 16-Bit Zugriff = doppelte Geschwindigkeit.
OK, überredet: Bitte reserviere mir 2, ach was 4 Stück von der Platine. 8255 werden nicht benötigt.

Viele Grüße
Bernhard

Moin Bernhard,

bei diesem Projekt hab ich ja nur die Platine erstellt.
Das ist ja eigentlich Saschas Projekt.

Eine GIDE gab es ja schonmal von mir, aber die Xilinx CPLDs dafür sind ja nur noch (teuer) aus China zu bekommen und da natürlich mit dem Risiko, das es Fälschungen sind.

Bin mal gespannt auf deine 16 Bit Lösung.

-----------------------
Gruß
-=jens=-

Moin Moin,

ein Update zur NKC MC_IDE.

Sie läuft jetzt bei Sascha und bei mir ohne Probleme.
Allerdings gab es da ein paar Fallstricke.
Der 8255 muss ein Standardtyp sein (also ohne "c"),
der 04er muss ein HTC oder AHTC Typ sein
und es muss ein "normales" CD-Laufwerk sein also kein Brenner oder DVD Laufwerk.

Das ganze bezieht sich auf die NKC CD-Player Software von Sascha. In wie weit andere Komponenten auf der Karte mit anderer Software laufen kann ich nicht sagen.

Der Preis für eine Platine ist vorraussichtlich 3,50 Euro.
Hier mal eine Zusammenstellung der Reservierungen:

Creep 2x IDE, 2x 8255
millenniumpilot 2x IDE
siggi 2x IDE, 2x 8255
hschuetz 4x IDE
steffen111 1x IDE, 1x 8255
peter_b 1x IDE, 1x 8255
netmercer 4x IDE
Dementor 1x IDE, 1x 8255
smed 2x IDE, 2x 8255
UR1968 2x IDE, 2x 8255
schnaari 2x , 2x 8255
shock_ 2x 8255

23x IDE, 14x 8255

Update 27.01.19/4

PS: Da die Chinesen z.Zt. Neujahr haben gehen die Bestellungen erst mitte Februar raus.

-----------------------
Gruß
-=jens=-

8255 würd ich 2 Stück nehmen solang der Preis im üblichen Rahmen ist [2-5€ pro Stück], Platinen brauch ich keine.

Hallo Jens,
ich erhöhe um 2 auf insgesamt 4 Platinen
Gruß
Hans-Werner

-----------------------
Ob 8bit oder 16 oder 32 ist doch egal, Haupsache selbstgebaut!

Wie siehts eigentlich mit den Bestellungen aus? Bin ich vergessen worden? Mitte Februar is ja rum und hab nie wieder was gehört bzgl. der 8255

Hi, hatte das gar nicht mitbekommen oder habe ich im Robotron HW Thread die Vorstellung verpasst?

Hätte noch Interesse an einer Platine.

Moin in die Runde,

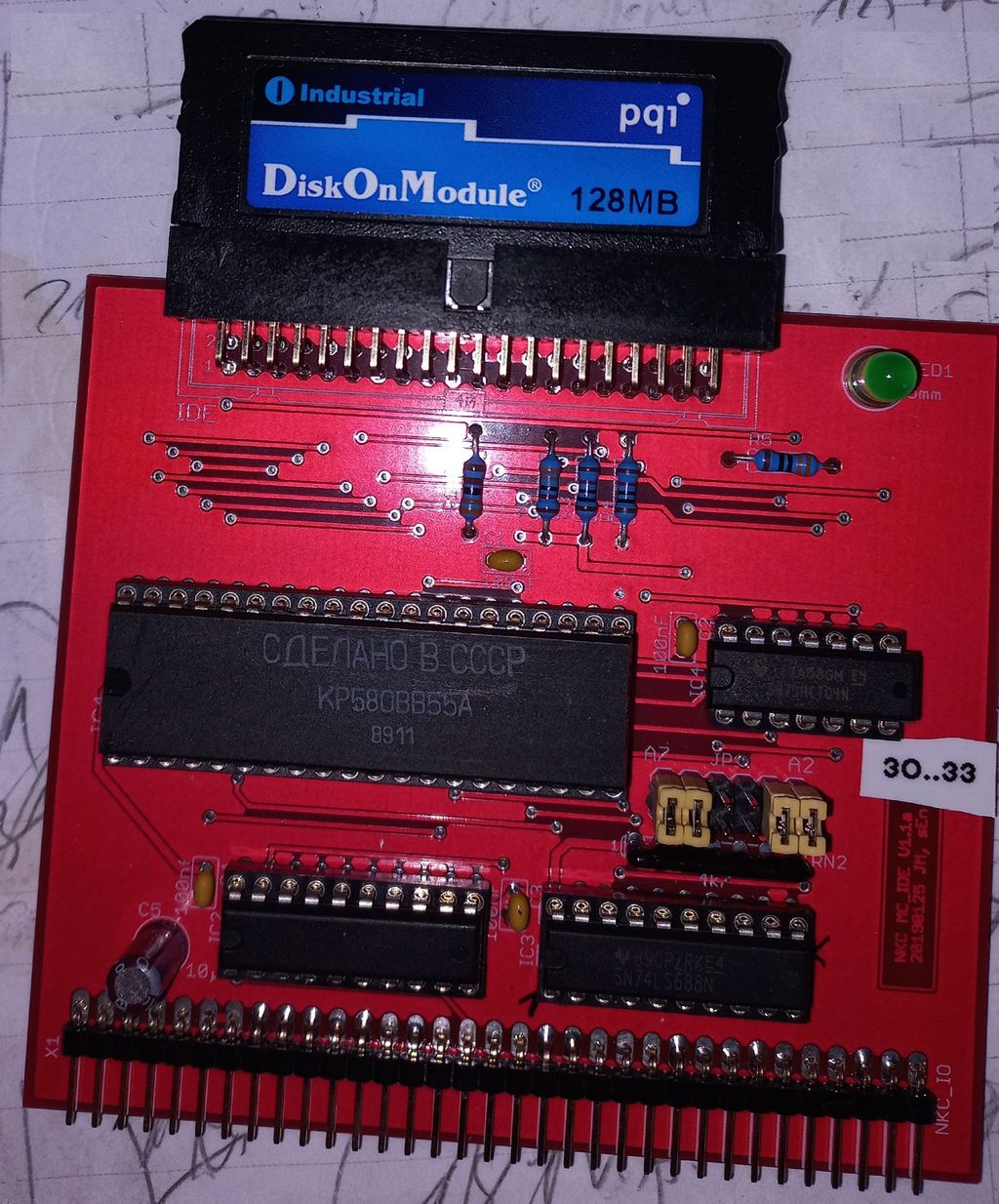

hat schon jemand von Euch Erfahrungen mit der Baugruppe in Verbindung mit einem DOM gesammelt?

Auf das Programm MYIDE.com reagiert die Baugruppe schon, jedoch bekomme ich keine vernünftigen Ergebnisse (mit CPM 2.2 !).
BTW: Am DOM ist ein kleiner Schalter. Welche Bedeutung hat der?
Für Antworten schon mal Danke!
Steffen

Hi.

Habe diese Karte nicht (zu der Zeit schlummerte mein NKC noch im Dornröschenschlaf). Daher leider kein Erfahrungsbericht dazu.

Der Schalter am DOM dürfte aber für Master/Slave-Umschaltung sein.

Gruß, Torsten

-----------------------
Definitiv sind Frösche und Himbeeren am besten!

Hallo Torsten,
"Master/Slave-Umschaltung" - ja, das klingt plausibel.
Danke
Grüße, Steffen

Hallo,

ich hätte auch noch Interesse an der Platine, 3 Stück.
Gruß

Stefan

Hallo,
sind denn noch Platinen verfügbar?
Dann würde ich auch eine nehmen.
Gruß
Mathias
