Hallo Leute,
ich moechte meinen NKC per SER zum PC verbinden. Nun lese ich das die SER +12 und -12V braucht...hab ich nicht - gibts da ein kleines low-cost China Modul fuer ?

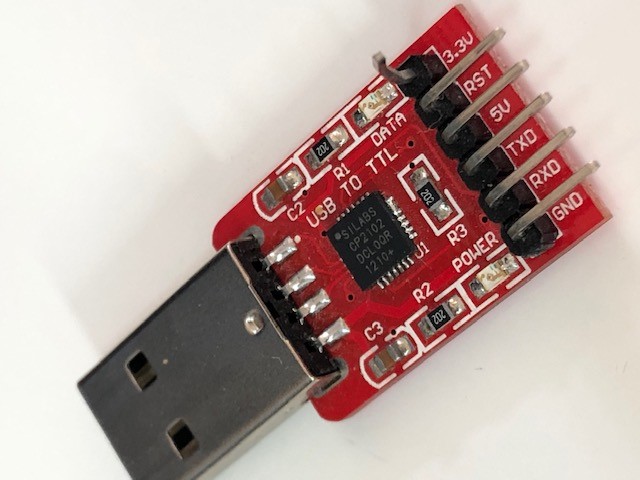

Auf der PC Seite wollte ich dieses USB-TTL Modul verwenden, aber das mag wohl keine 12V Pegel, reicht da ein Spannungsteiler mit Widerstaenden fuer RTS, TXD und RXD ?

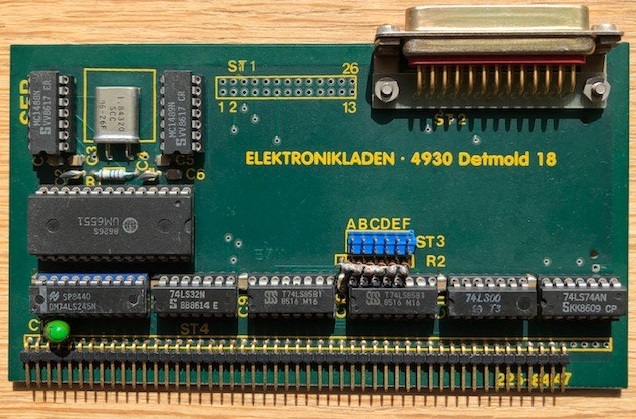

Dies ist meine SER, welche Revision ist dies? Wofuer ist ST3?



Gruss
smed

-----------------------
NKC'ler seit 1984 (Pause zw. 1988-2017)
CPU68k,CPU68000,4xROA64,6xIOE,6xGDP,GDPHS,8xSBC2/3,HEXIO,6xKEY,UHR3,PROMER,CENT,SER,SOUND,CAS,6xBUS2,4xBUS3,3xPOW5V,2xTAST..und einen ArduinoMEGA mit auf dem BUS, und eine selbstgebastelte MEM960k und eine FPGA-GDP.

NKC - OpenSource since 1983

Moin Moin,

genau für so ein TTL-USB Modul ist ein Anschluß auf der SER-Neuauflage mit drauf

Die +12V und -12V brauchen nur die Pegelwandler auf der alten SER. Du könntest die Peglewandler rausnehmen und das RXD und das TXD Signal dort abgreifen um das Modul anzuschliessen.

-----------------------
Gruß
-=jens=-

Okay, super Danke!

-----------------------
