| Autor | Thema: PLatine CPU-68K8, vom 06.08.2017 |
|---|---|
|
sfranke Stammgast  ID # 205 |
Erstellt am 03. Juli 2021 20:25 (#1)
 Zitat
 PN  E-Mail
Nabend,
gibt es zu der neuen Platinenausgabe CPU-68k8 06.08.2017 auch ein Schaltplan etc? Wäre auch schön, wenn die neuen Platinen incl. Doku. hier abgelegt werden könnten: http://www.nkc-wiki.de dann könnte man sich selbst um die Platinenanfertigung kümmern. Danke Gruß aus Berlin Stefan |
Beiträge: 251 | Mitglied seit: März 2020 | IP-Adresse: nicht gespeichert | |
|
hschuetz Administrator Seitenadmins  ID # 3  |
Erstellt am 04. Juli 2021 10:53 (#2)
Zitat
PN E-Mail
hallo,
die originale Doku findest du hier https://hschuetz.selfhost.eu/ndr/doku/hardware/cpu/cpu68k.pdf Gruß Hans- Werner ----------------------- Ob 8bit oder 16 oder 32 ist doch egal, Haupsache selbstgebaut! |
Beiträge: 982 | Mitglied seit: Juni 2004 | IP-Adresse: nicht gespeichert | |
|
smed Stammgast ID # 114  |
Erstellt am 25. März 2023 11:05 (#3)
Zitat
PN E-Mail

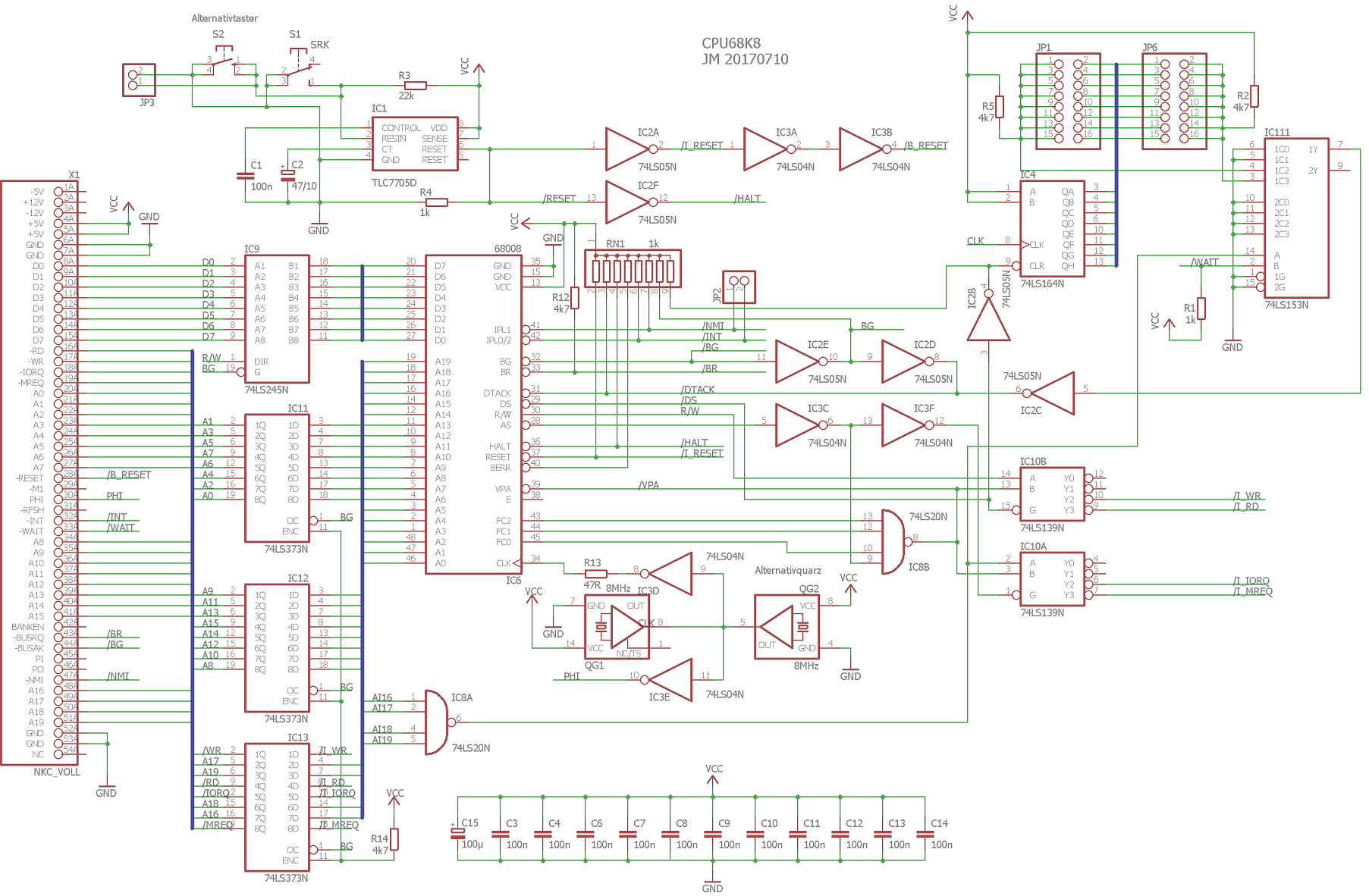

Hier der Schaltplan der CPU-68k8 von Jens dem Inder, von hier: https://github.com/Creep69/NKC/tree/master/HW/CPU68k8
Gruss smed  ----------------------- NKC'ler seit 1984 (Pause zw. 1988-2017) CPU68k,CPU68000,4xROA64,6xIOE,6xGDP,GDPHS,8xSBC2/3,HEXIO,6xKEY,UHR3,PROMER,CENT,SER,SOUND,CAS,6xBUS2,4xBUS3,3xPOW5V,2xTAST..und einen ArduinoMEGA mit auf dem BUS, und eine selbstgebastelte MEM960k und eine FPGA-GDP. NKC - OpenSource since 1983 |
Beiträge: 260 | Mitglied seit: Januar 2011 | IP-Adresse: nicht gespeichert | |
|
DerInder Fast schon Admin Seitenadmins ID # 2 |
Erstellt am 25. März 2023 16:25 (#4)
Zitat
PN E-Mail
Moin Moin,
der Schaltplan ist von mir  Daher das JM beim Datum... Deff hat beim Platinenlayout mitgearbeitet. ----------------------- Gruß -=jens=- |
Beiträge: 912 | Mitglied seit: Juni 2004 | IP-Adresse: nicht gespeichert |
| |
