N'Abend zusammen,
ich wollte mal fragen, ob sich jemand mit der Massenspeicherlösung mittels CF-Karte beschäftigt hat?

@Hans-Werner: Ich habe hier
https://nkcforum.de/ndr/hardware/neu/mspeicher/cf-card/index.html

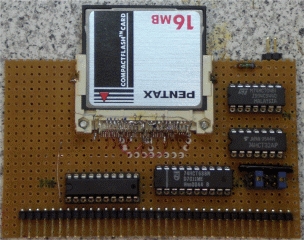

Infos gefunden und auch schöne Bilder deiner Karte aus 2007(?).


Gibt es denn weitere Infos zu dem Aufbau?

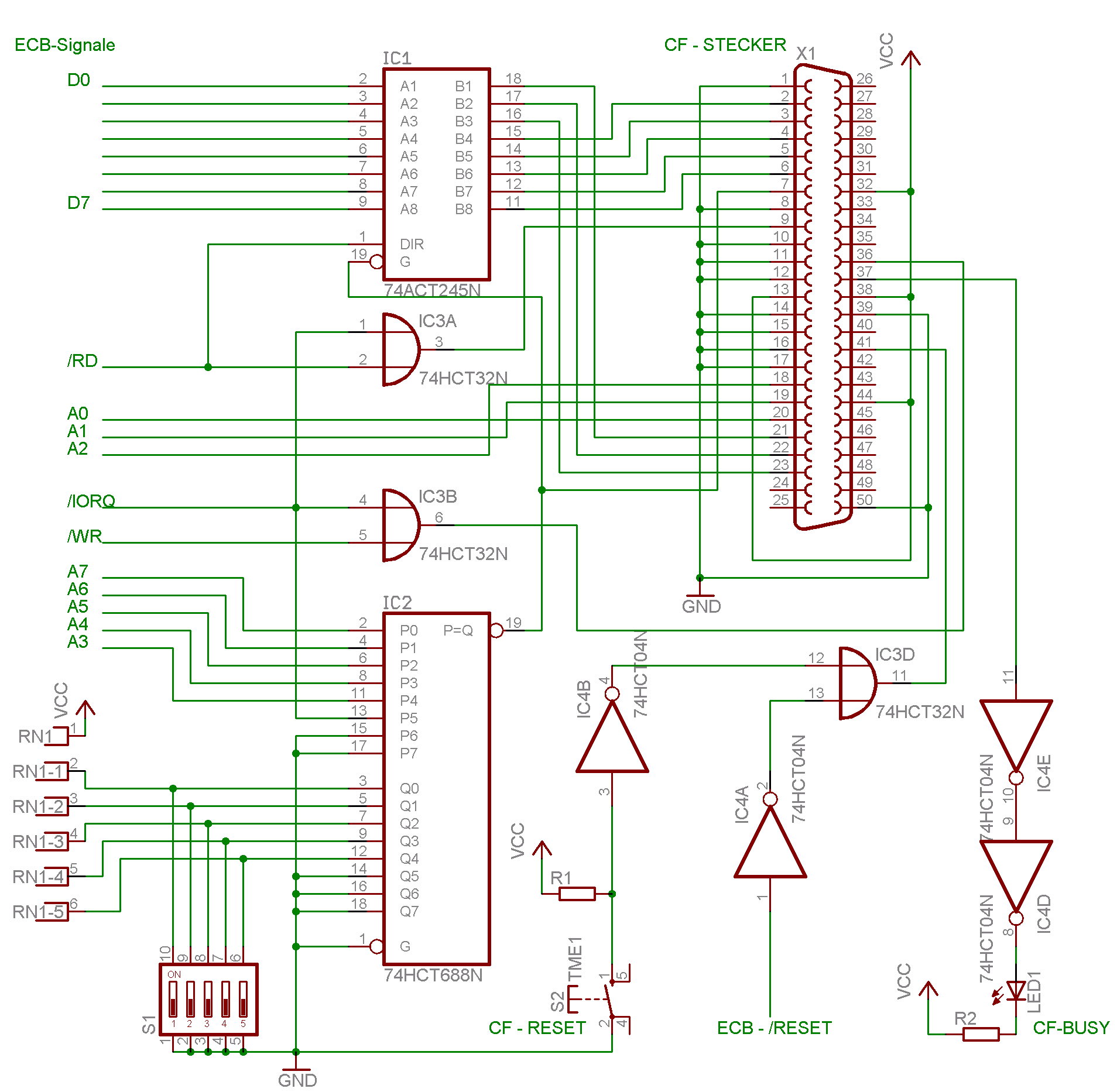

Im Schaltplan sind Anschlüsse bezeichnet mit RN1 bis RN1-5. Weiß man noch was da angeschlossen wird?


Von welchem Programm aus funktioniert der Aufbau als Speicherlösung? Brauchst es dazu CP/M, oder geht das vom Grundprogramm aus?

Wäre nett, wenn jemand was dazu wüsste. Bin ja noch auf der Suche nach einer Speicherlösung, die möglichst einfach ist. Ich habe auch noch die Karte IO-USB, möchte die aber nur dann aufbauen, wenn ich keine andere Lösung finde.

Schöne Grüße in die Runde.

-----------------------
retroniker

Hallo,
diese Karte wurde für einen Prof80 entwickelt. Ich habe die nicht weiter entwickelt...Software ist nicht so meins. Die Testroutinen liefen unter CP/M 2.2.. Habe ich aber verworfen..
Das war nicht IDE sondern alles direkt angelötet..
VG Hans-Werner

-----------------------
Ob 8bit oder 16 oder 32 ist doch egal, Haupsache selbstgebaut!

Hallo Hans-Werner,
vielen Dank für die Infos.

Ich habe mir grad den Schaltplan noch einmal angeschaut. Die vermeintlichen Anschlüsse mit RN1 bis RN1-5 ... das sind Widerstände, oder? Da fehlt ein Stück vom Schaltplan. Was wird da eingestellt? Weißt du das noch?

Schöne Grüße und Danke

-----------------------
retroniker

Das ist einfach ein Widerstandsnetzwerk, das als Pull-up für den DIP-Schalter fungiert, damit die Pegel in jedem Schaltzustand definiert sind.

Gruß Rene

Hallo Rene,
ja, so hab' ich das mittlerweile auch verstanden. Das ist für mich bloß ein bisschen komisch dargestellt.
Es gibt auch eine Stückliste auf http://www.prof80.de/ dazu, damit wurde es dann auch klar.
Mit dem DiP-Schalter wird dann die I/O-Adresse eingestellt.

Trotzdem vielen Dank

Grüße

-----------------------
retroniker
