Moin und Hallo,

Ich möchte gerne mal was neues probieren und einen NKC Z80 aufbauen.Platinen (Neuauflage) habe ich schon und ein EF9366 ist unterwegs.

Bis jetzt habe ich diese Platinen :
GDP64HS
Bankboot
Z80
ROA64
KEY4
BUS3
Ser2
FLO3
NKC_IO

Bei einigen TTL´s habe ich Probleme sie zubekommen.
Die LS283 LS374 LS688 LS574 nur als HCT Ver.

Welche Stiftleisten/Buchsenleisten benutzt Ihr ?

Suche noch SRAM 6264 und einen FD1797

Schonmal vielen Dank !
Ingo

Hier ein paar Teilenummern von Reichelt:

BUS Buchsenleisten: BL 1X20G7 2,54
BUS Steckerleisten: SL 1X36W 2,54
100 nF in 1/10": X7R-2,5 100N
Reihenwiderstand: SIL 9-8 4,7K

Grundsätzlich kannst Du bei den allermeisten TTLs LS durch HCT ersetzen. Ausnahmen sind Bustreiber wie 244 oder 245. Das kann gutgehen, aber es kommt leicht zu Fehlfunktionen, teilweise auch nur sporadisch.

Michael

Hallo Michael,

danke für die Infos.

Ingo

Hallo Ingo,
Floppycontroller 1797 und den Datenseperator 9229 sowie den EF9366 und den 25LS2538 sind teilweise schwer zu bekommen.
Du hast nach SRam 6264 gefragt.. damit hast du maximal 64Kb
auf deiner ROA... die Roa64 lässt sich jedoch einfach auf eine Roa 256 aufrüsten siehe
https://nkcforum.de/ndr/hardware/neu/speicher/ROA256/index.html
Ansonsten kann ich dir 8 Stück gegen Porto schicken.
Viele Grüße
Hans-Werner

-----------------------
Ob 8bit oder 16 oder 32 ist doch egal, Haupsache selbstgebaut!

Hallo Hans-Werner,

ich nehme dein Angebot gerne an !

Vielen Dank

Ingo

Moin Hans-Werner,

ich hatte Dir eine PM zukommen lassen.

Grüße

Ingo

Ist deine PM auch im Ausgang?

Ich frage weil ich am Anfang in diesem Forum auch das ein oder andere Mal eine PM dann doch nicht geschickt hatte. Obwohl ich glaubte, es getan zu haben.

Man muss am Ende dann immer noch - für meinen Geschmack einmal zuviel - bestätigen...

-----------------------
Definitiv sind Frösche und Himbeeren am besten!

Moin Hans-Werner,

Danke für den Speicher !

Bitte per PN mir sagen wo das Geld hin soll.

Vielen Dank

Ingo

Moin,

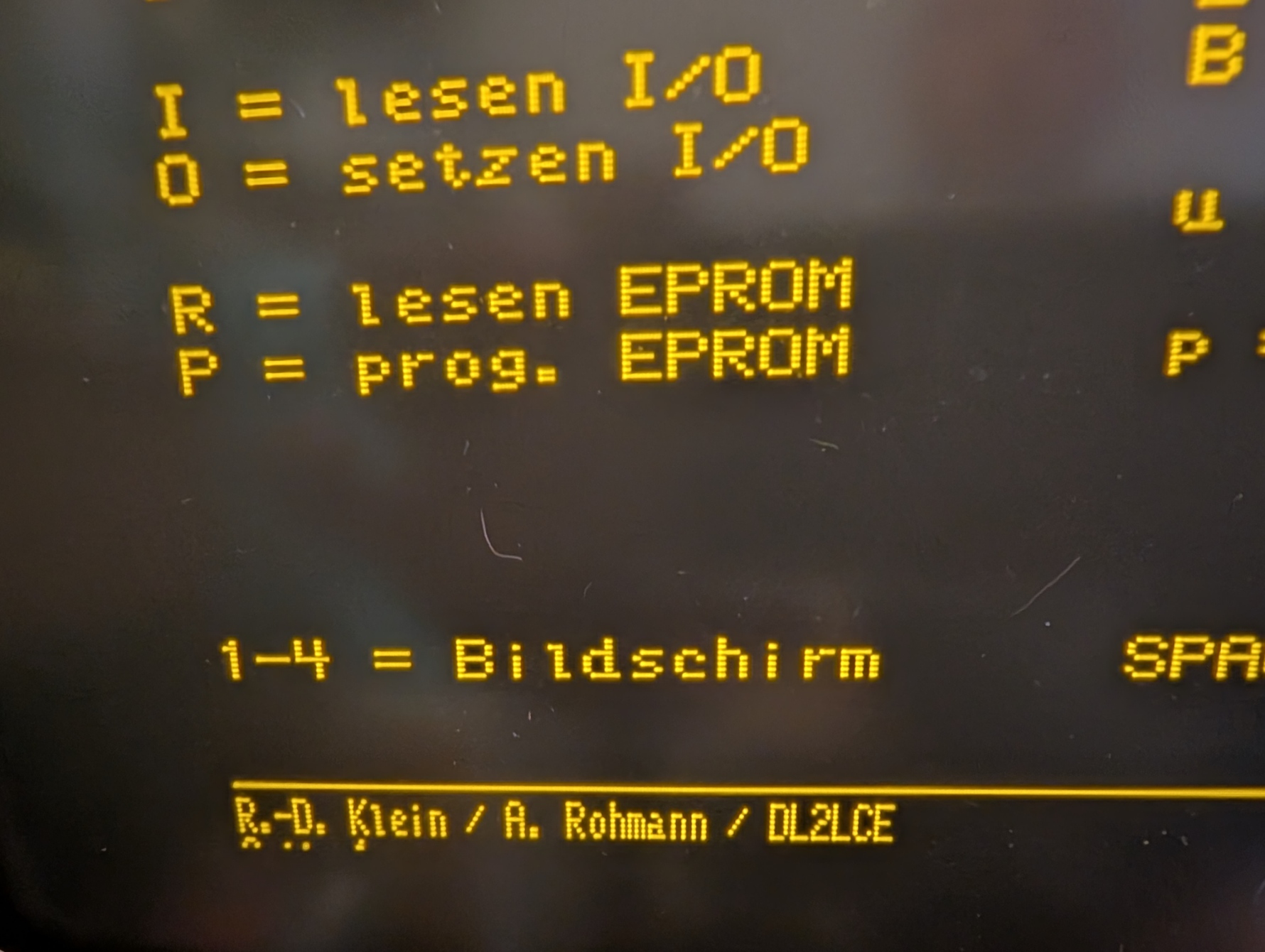

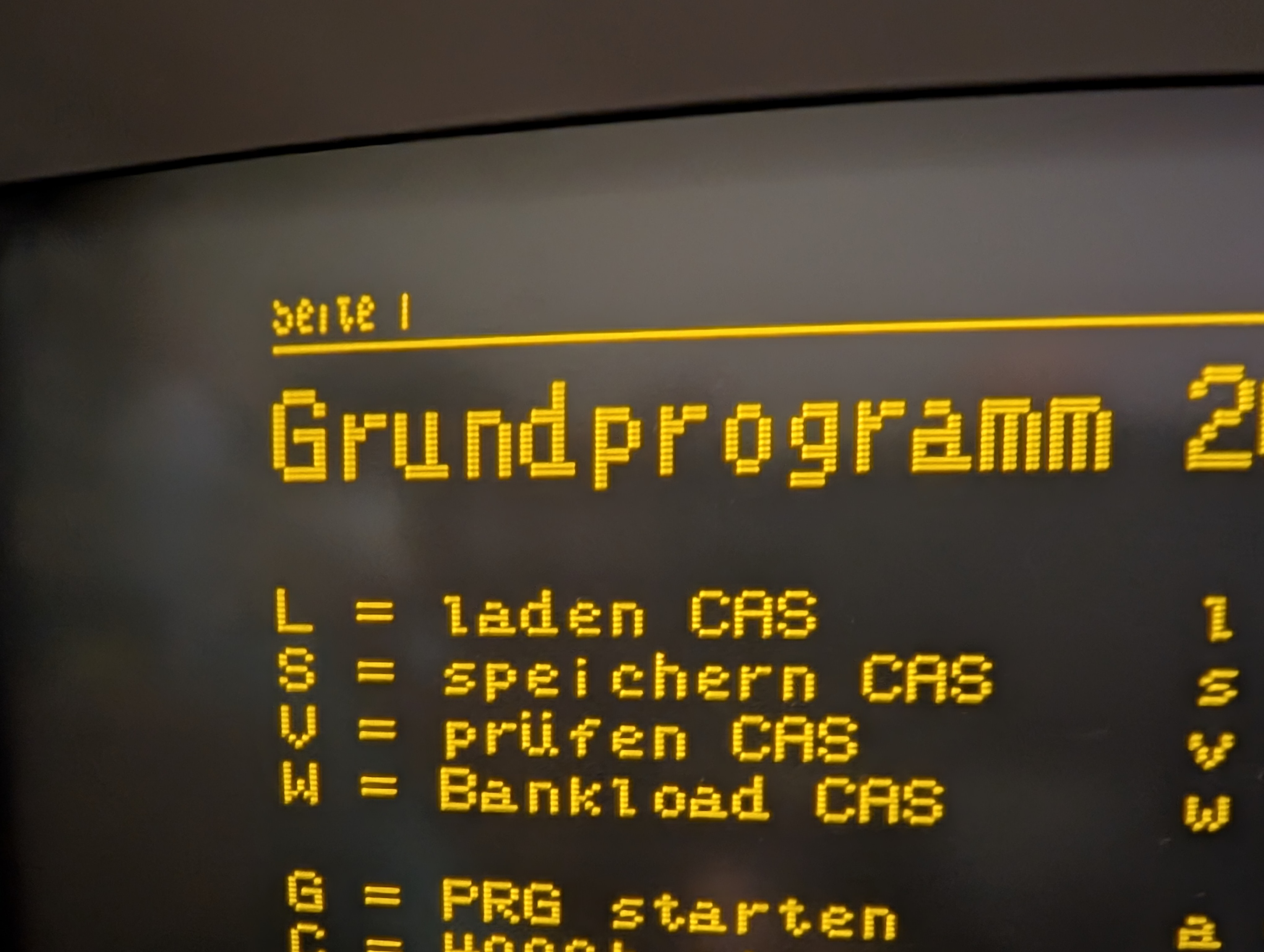

habe bei meinen neu gebauten NKC ein Zeilen Problem.

Zwei Zeilen die nach Oben gehören werden unten angezeigt.

Habe hier eine GDP64HS.

Vielleicht jemand eine Idee was es sein könnte ?

Hallo,
was für ein Monitor ist das, welche Schnittstelle?
Sieht nach einem Timingfehler aus.
Grüße
Hans-Werner

-----------------------
Ob 8bit oder 16 oder 32 ist doch egal, Haupsache selbstgebaut!

Hallo,

nein für mich sieht da aus als ob der Bilödschirm vertikal um zwei Zeilen oder so gescrollt würde (HSCROLL = Feature der GDP64HS).
Überprüf mal die Lötstellen vom HSCROLL-Register (J26, siehe https://nkcforum.de/ndr/doku/hardware/grafik/gdp64hsschalt.pdf).
Für mich schaut das so aus als ob da eine Leitung offen wäre (=1) und dadurch ein Scroll durch geführt würde.
LG,
Andi

Moin,

Das ist ein Monitor mit BAS Signal.
Soweit sieht es gut aus mit den Verbindungen vom 74ALS574.
Leider habe ich das IC nicht nochmal da.

Hallo,
prüf mal ob alle 8 bits am Ausgang vom 74ALS574 bzw. an den Eingängen der Addierer (74LS283) LOW sind bzw. messe die Verbindungen durch (eine offene Leiterbahn ergibt eine 1). Auch die vom Bus zum 74ALS574.
Die Addierer addieren den Scroll-Wert zur Adresse die vom GDP kommt und scrollen dadurch den Bildschirm vertikal (wird rotiert = was oben raus fällt kommt unten wieder rein).
Dein Symptom passt hierauf sehr gut. Ich vermute dass da ein bit beim Addierer gesetzt ist und dadurch den Bildschirm vertikal rotiert.
LG,
Andi

Hallo Andi,

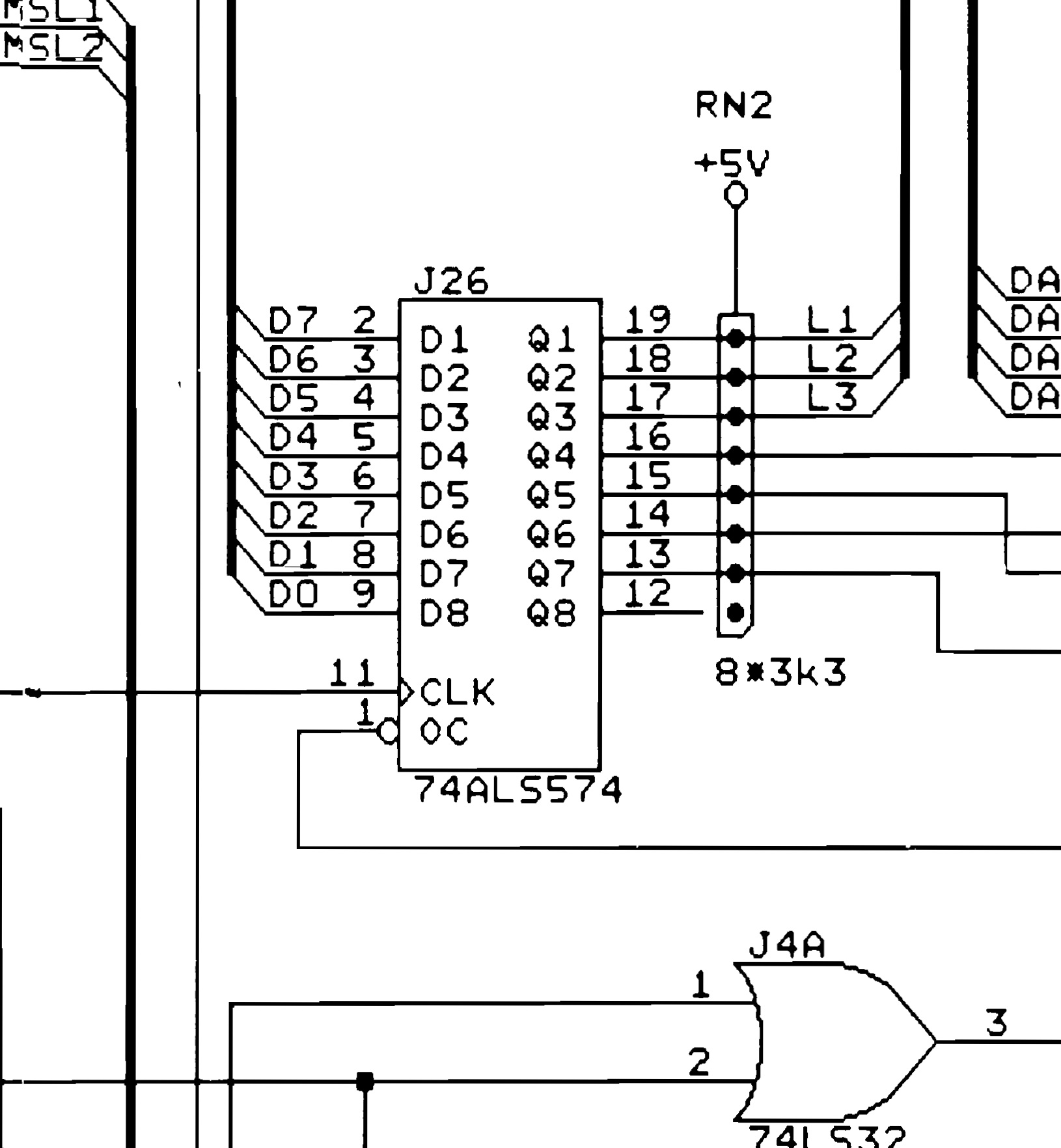

Vom Bus zum 74ALS574 und zu den 74LS283 ist alles ok.PIN 12 am 74ALS574 ist offen.Laut Schaltplan richtig und würde ja nix änderen wenn er an den 3,3k liegen würde.

Grüße

Ingo

Hallo,

ja das passt schon. Der Scroll-port sind nur 7 bits (bit 0 ist offen). Wenn es das ist dann müsste es eigentlich das LSB (bit 1 vom Datenbus in diesem Fall) sein. Bei allen anderen bits wäre die Verschiebung deutlich größer.

LG,
Andi

Hallo Andi,

Danke schon mal für deine Hilfe.

So, ich habe nochmal alle Verbindungen vom EF9366 zum 74ALS574 zum 74LS283 und zum Speicher (bei mir OKI M3764-12) überprüft und konnte keine Fehler feststellen.

Auch ohne den 74ALS574 habe ich das gleiche Fehlerbild.

Grüße

Ingo

Hi,
gib doch mal ueber das GP (setzen I/O) $0 (oder irgendeinen anderen Wert) an Port $ffffff61 (GDP HS scrollport), das solle den selben Effekt haben wie du es jetzt siehst, vielleicht gibt das einen weiteren Hinweis.

Gruss
smed

-----------------------
NKC'ler seit 1984 (Pause zw. 1988-2017)
CPU68k,CPU68000,4xROA64,6xIOE,6xGDP,GDPHS,8xSBC2/3,HEXIO,6xKEY,UHR3,PROMER,CENT,SER,SOUND,CAS,6xBUS2,4xBUS3,3xPOW5V,2xTAST..und einen ArduinoMEGA mit auf dem BUS, und eine selbstgebastelte MEM960k und eine FPGA-GDP.

NKC - OpenSource since 1983

Hallo,
kann es sein das der Monitor nicht richtig eingestellt ist???
Bildgröße, Bildposition.
Viele Grüße
Hans-Werner

-----------------------
Ob 8bit oder 16 oder 32 ist doch egal, Haupsache selbstgebaut!

Hallo Hans-Werner und smed

Monitor ist richtig eingestellt.

Das verschieben am Scrollport mit den Wert 0 hat geklappt.

Jetzt ist das Bild richtig !

Aber warum nicht gleich beim einschalten ?

Grüße

Ingo

Hallo,

ich hab das bei mir gestern auch verifizieren können. Mit einer normalen GDP64 ist das Bild ok. Bei mir waren es auch deutlich mehr Zeilen.

Gruß Rene
