Hallo allerseits, der Thread started im VzEkC Forum (https://forum.classic-computing.de/forum/index.php?thread/39416-ndr-nkc-68008-klon-auf-europakarte-mit-din41612-stecker-aber-nicht-ecb-bus/).

Ich habe vor kurzem drei Platinen mit einer CPU MC68008, ein paar RAM und ROM Chips und ein paar Latches und RAM Chips bekommen. Wie sich herausgestellt hat ist das ein Klon des NKC Computers. Ich habe die Schaltpläne abgezeichnet wobei sich herausgestellt hat dass die Bus Belegung nicht dem ECB Bus entspricht. Ich habe einen Adapter gemacht und konnte die Platinen zum Laufen bringen. Leider kann ich nicht viel damit machen weil ich keine Tastaturkarte habe.
Ich habe nun begonnen eine ECB Bus Karte zu designen welche die Funktionen der KEY4 beinhaltet aber zwei Arduino Pro Mini verwendet.
Meine konkrete Frage: Welche Signale sind notwendig damit Maus und Tastatur funktionieren?
Ist Interrupt notwendig? Ich konnte im Code nichts finden.
Ich habe Code: KEYr4_2018_04. Ist das die neueste Version?
Was macht die Verbindung zum anderen ATTiny2313?
Was macht der Key4-Ready Pin kommt der vom FlipFlop?

So, das wars einmal. Falls Interesse besteht kann ich gerne die kicad Daten und den Code veröffentlichen.
--robert

Hallo,
Ah sehr interessant. Hast Fotos von den Platinen? Würden mich interessieren.
Beide (Maus+Tastatur) brauchen keine Interrupts, nur den IO-Datenbus. Die neuste Version ist von 04-2018 soweit ich weiß, somit sollte deine Version passen.

Die Beschreibung der PS/2 Key findest du hier: https://nkcforum.de/ndr/hardware/neu/sonst/key4/index.html
Wenn du aber auch eine PS/2 Maus haben willst würd ich persönlich eher eine Tang-Nano Platine einsetzen. Das ist weniger aufwändig als ein diskrete Platine mit TTL Gattern.
https://test.nkc-wiki.de/index.php?title=TANG-NANO
Du kannst das Tang-Nano problemlos nur als PS/2 Maus+Tastatur Ersatz programmieren.
LG,Andi

Fotos findest du auf der verlinkten Seite des VzEkC Forums.
Danke für den Tip mit dem FPGA, hab ich mir angesehen. Ich habe jedoch speziell zu den Signalen der "normalen" Platine Fragen. Ich bin mit dem Design schon fast fertig, habe die Tastaturschnittstelle bereits am Pro Mini laufen und möchte eher da weitermachen.

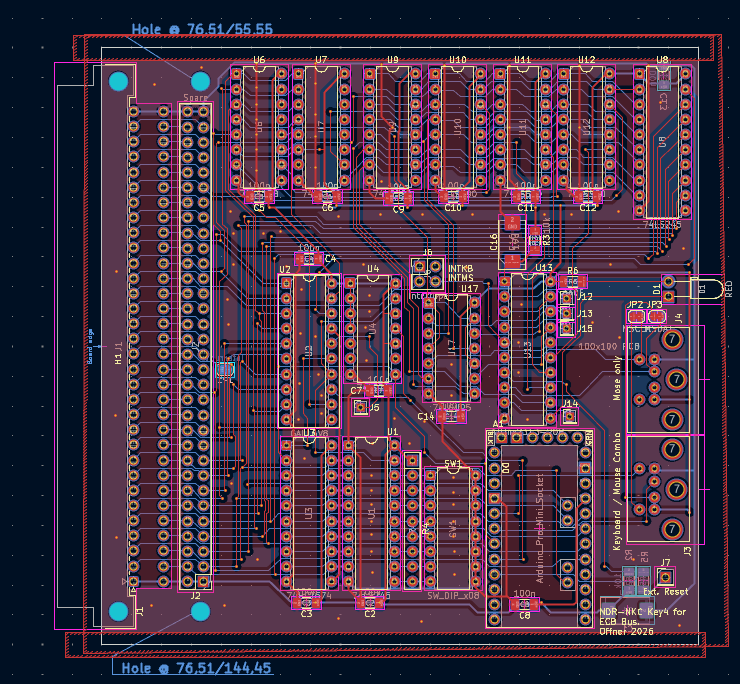

Das Layout bis jetzt:


Wie man sieht ist die Maus Seite noch mit dem ATTiny2313, das möchte ich ändern.
