Hallo,
ah interessant!
Würde das auch mit z.B. einer FAT32 als zweite Partition funktionieren?
Mein Ziel ist dass die SD-Karten unter Linux / Windows weiterhin verwendbar sind. ca. 50MB brauch ich für die Jados Partition, der Rest der Karte kann für FAT32 verwendet werden.
Gibt's den Z80 Source irgendwo zum anschauen?

LG,
Andi

Hallo
Wow, Ihr seit ja fleißig.
Ich habe es leider noch nicht geschaft die Platine zusammen zu braten oder den TangNano zu beschreiben.

Hoffe ich schaffe es vor Weihnachten noch.

Lg.
Sven

Hier gibt es alles zur SDIO:

https://nkcforum.de/ndr/hardware/neu/mspeicher/sdio/index.html

Ich hab mir Mühe gegeben, alles ausreichend zu dokumentieren. Die Partitionen werden benutzt, damit ich unter Linux mit cpmtools normal auf darauf zugreifen kann. Das BIOS hat nicht viel zu tun, denn es addiert nur den Offset der Partition zur Blockadresse hinzu. Wenn es da noch mehr Partitionen gibt, stört das nicht.

Michael

So, nach Formattieren der SD-Karte mit SDFormatter wird auch die FAT16 Partition von den MTOOLS erkannt. Toll!

Übersetzen der Sourcen für den Tang-Nano klappt auch. Könnte man also auch mal was modifizieren.

Was noch interessant wäre, wär ein 68008 Core. Weil es ein paar Programme gibt, die nicht auf dem "großen" 68000 laufen.

Ansonsten muß ich jetzt mal Zeit finden, mich mit allen Variationen richtig wieder einzuarbeiten. Und noch eine zweite Platine zu bestücken. Dann hab ich ein Komplettsystem und eine (fast) reine Grafikkarte.

Die Soundkanäle des AY werden an die Klinkenbuchse nur mono rausgeführt, oder? Bei der SOUND3 konnte ich ja entsprechend löten, ob ein Kanal rechts, links oder auf beide gehen soll. Wie ist das bei HDMI gelöst, ist da stereo implementiert?

Gruß Rene

Hallo,

super dass das nun auch bei dir geht
Ein 68008 core (zumindest für den I/O-Bus) wär technisch nicht all zu schwierig. Der ganze Rest (Speicheranbindung) kann ja 16bit bleiben, lediglich das Bus-Interface müsste 16bit -> 8bit umsetzen. Ist einiger Aufwand weil man dann einen 16bit Zugriff auf zwei 8 bit zugriffe umsetzen müsste, wär aber möglich. Wenn danach vermehrter Bedarf besteht kann ich das gern mal machen.
Welche Programme sind denn das die nicht am 68000 laufen?
Zum Thema Sound - der ist aktuell nur Mono, auch bei HDMI.
Hab das nicht so recht für sinnvoll empfunden die einzelnen Kanäle auf links / rechts zu verteilen. Da würd ich schon eher einen 2. Soundchip im FPGA einbauen. Aber das gibt dann Probleme mit der SW. Wie ist das denn bei anderen Computern (z.B. Atari ST) die den selben Soundchip verwenden?

LG,
Andi

Quote by tuti: Quote by redo: Hallo Andi, [...] Ich muss ja noch warten, bis meine Platine da ist, freue mich schon darauf. VG Jürgen In der Tat. Geht so weiter. Es ist zum Wimmern!

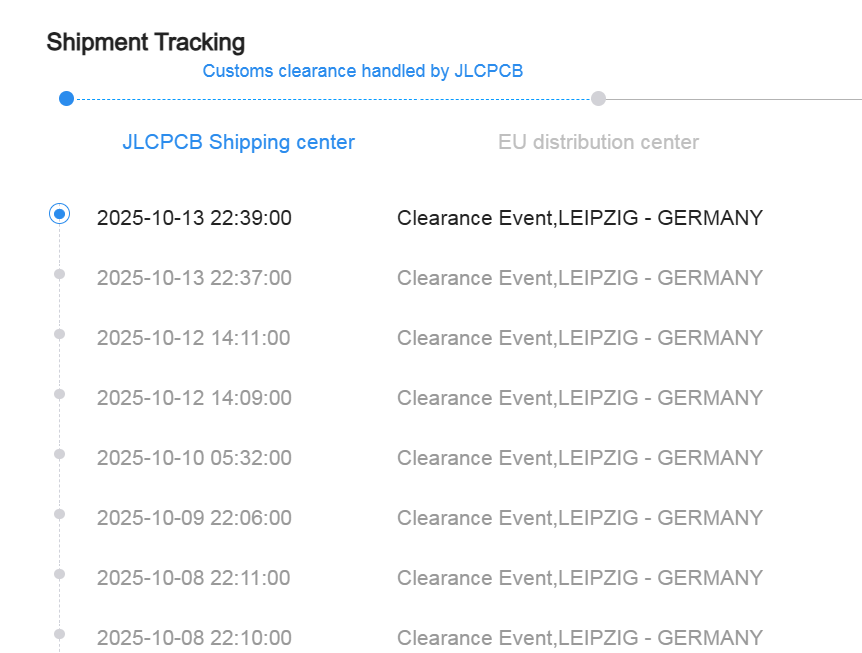

Nur für den Fall, dass jemand denken sollte, es ginge hier voran:





-----------------------
Definitiv sind Frösche und Himbeeren am besten!

Hallo,
Oh mein gott da tut dich ja gar nichts
Ich fürchte du musst da Kontakt aufnehmen und klären was da blockiert. Das ist das Risiko wenn man in China was bestellt dass die Papiere nicht passen und man dann jede Menge Ärger und Aufwand hat.

LG Andi

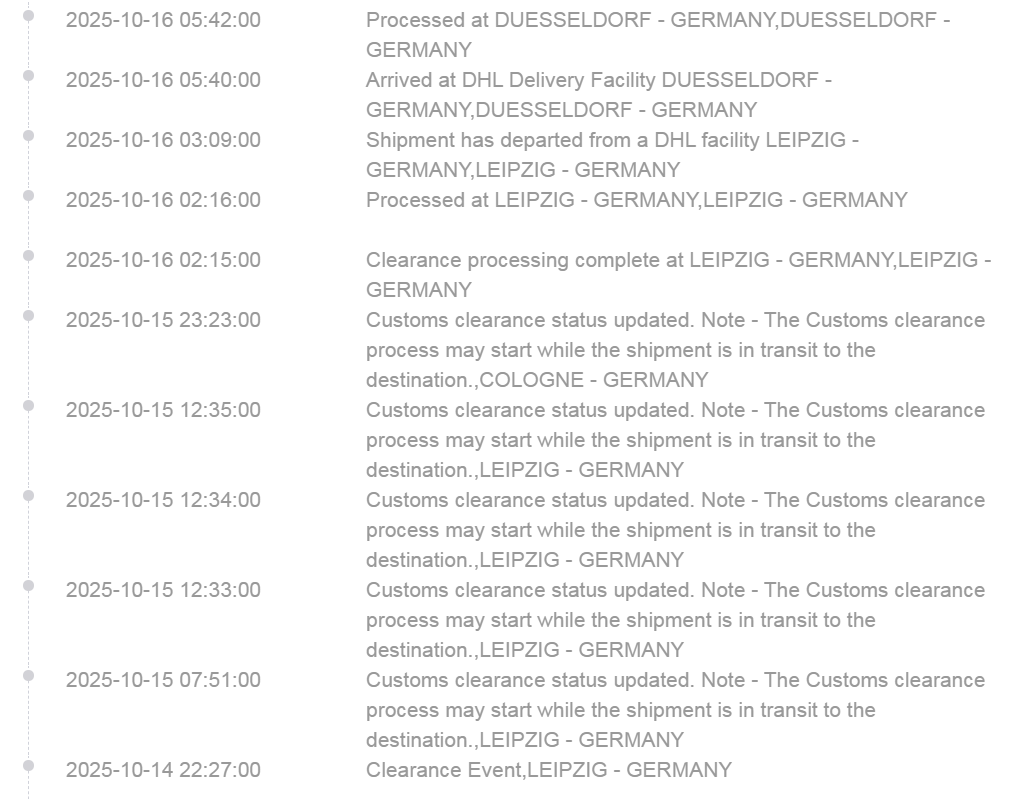

Ach... Nur Geduld... Der "Urlaub" in Leipzig scheint beendet...



Danach kam heute noch der Transfer zu DHL Köln. Jetzt ist's auf der Zielgeraden!

-----------------------
Definitiv sind Frösche und Himbeeren am besten!

Wahrscheinlich ist der Papierstau im FAX jetzt endlich behoben.

Michael

Aber jetzt! Bestellt am 19.09.2025 und angekommen am 21.10.2025:





Ich werde jetzt mal eine genau ansehen, aufbauen und ausprobieren. Und dann verteile ich gerne ein paar.

Ist alles soooooooo lange her. Möchte jemand außer @redo eine?

-----------------------
Definitiv sind Frösche und Himbeeren am besten!

Hallo tuti,

ich würde gerne eine nehmen, sage mir den Preis dafür.

Danke.

Gruß

Stefan

Ich habe gerade mal eine Platine gelötet (ist ja nicht viel) und einen ersten Test mit meinem 68000er-Tang Nano von der CC gemacht:

GP geht, Tastatur geht, Boot JADOS geht, Sound geht, MDIR auf SD-Karte geht

Nicht getestet: Maus (wüsste adhoc gar nicht wie? hatte ich auch bei der anderen Platine noch nicht benutzt!)

Ebenfalls noch nicht getestet: BUS-Anbindung (das mache ich morgen mit dem Z80-Tang Nano; da hatte ich eine kleine Demo mit NKC-LCD für die CC gebastelt)


Interessenten bisher: redo, gyrotox und sfranke

Eine wäre aus der Charge also noch zu haben...

-----------------------
Definitiv sind Frösche und Himbeeren am besten!

Hallo,
Super! Die Maus kannst du mit meinem Minesweeper testen (spielen).

LG Andi

Ah. Stimmt. Las ich doch irgendwann mal. Hatte nur keinen Maus-Port...

Hier noch die Liste was bei der Tang Nano-Platine dann noch zum Glück fehlt (Artikelnummern von Reichelt):

1x EB-DIOS M06V

1x EB-DIOS M06G

1x EBS 35

1x SIL 9-8 4,7K

2x SIL 5-4 10K

1x SL 1X36W 2,54

2x BL 1X20G8 2,54

Dazu noch die Speicherkarten (1 MicroSD < 1GB und 1 SD)

Ach ja: Auch noch einen Tang Nano 20K (z.B. von Ali)

Nachtrag: Habe die Buchsenleisten gegen günstigere ausgetauscht (hatte ich gestern nicht gefunden)

-----------------------
Definitiv sind Frösche und Himbeeren am besten!

Maus und BUS funktionieren auch. Dann gehen wir an's Versenden. Ich schaue nach Verpackung und schreibe euch wegen der weiteren Abstimmung an (sfranke hier, redo und gyrotox im CC-Forum)...

Eine Platine wäre noch zu haben. Für 19 EUR (aufgerundet 90,70 EUR / 5).

Für eine weitere, größere Bestellung gibt es derzeit wohl keinen Bedarf.

-----------------------
Definitiv sind Frösche und Himbeeren am besten!

Nabend,

habe einen halten Monitor FlexScanS1910, leider nur mit DVI und VGA Eingang. Wenn ich jetzt den Tang Nano an den Monitor anschließe, passiert gar nichts, habe mir schon ein neues Kabel gekauft, HDMI/DVI geht in beiden Richtungen, bleibt trotzdem dunkel. Wenn einen Raspberry PI 500 Anschließe, bekomme ich ein Bild. Woran kann das liegen?
Danke für einen Tip

Gruß
Stefan

Steckt das HDMI-Kabel richtig im Tang Nano drin?

Bei einem von meinen war das recht eng und das Kabel ging erst nach einem beherztem Drücken richtig rein. Vorher hatte ich auch kein Bild.

Mach aber nicht zuuuuuuuuuuuuuuu doll!

-----------------------
Definitiv sind Frösche und Himbeeren am besten!

Außerdem: Was hast du denn raufgeschrieben? Fertiges Binary aus dem Git? Oder was Selbstcompiliertes?

-----------------------
Definitiv sind Frösche und Himbeeren am besten!

Ich hatte bei meinen kleineren Monitoren (10" 16:9 und 14" 4:3, beide HDMI) auch kein Bild.

Hallo,
Der HDMI Ausgang der GDP-FPGA ist lt. HDMI Spec v1.4a von 2010. Monitore (ältere) die diesen Standard nicht unterstützt zeigen leider kein Bild. Der Raspi oder PCs sind da weit flexibler weil die mit dem Monitor kommunizieren und diesen fragen was er kann und sich dann entsprechend einstellen. Das kann die GDP leider nicht.
LG Andi
