Hallo Andi,
so geht es mir jetzt mit dem GP710r7?
https://nkcforum.de/forumdrc/index.php?mode=viewthread&forum_id=2&thread=139
Die Quellen vom r5 habe ich gefunden?.
VG Jürgen

-----------------------
Nach vielen Jahren ging es mit dem NKC wieder los.... Sehr spannend!

Hallo,

Ja super, dann ersetzt du einfach das SDIO.ASM file durch das aus meinem github und danach am NKC assemblieren.
LG Andi

Hallo,
wie andi beschrieben hat, habe ich jetzt die Quellen vom GP710r5 auf den diskreten 68008 übertragen und einen Assemblierungsversuch nach
https://nkcforum.de/forumdrc/index.php?mode=viewthread&forum_id=2&thread=89&z=1#post2
gestartet. Ich verwendete die Adressen $60000 in der Annahme, dass es für den 68008 korrekt ist.

Beim Assemblerlauf erhalte ich aber 7 Fehler in Bezug auf die SD-Anbindung. Undefinierte Symbole für sdtest, sddisk, sddiski

Ich habe die zunächst ignoriert und mich bis zur Stelle "direkt starten mit Start At $8(6)0424 im GP
" durchgehangelt. Das GP startet dort. Daraus booten mit N7 führt zu einem Absturz.

Jetzt bin ich mir unsicher, ob das so funktioniert.

Die weiteren Erklärungen im obigen Post beziehen sich dann auf die Erstellung der Epromdatei. Hier weiß ich dann auch nicht, ob die move20.asm für den 68008 korrekt ist, da in dem Post ja für den 68020 der Vorgang beschrieben wurde.

Es geht ja darum, auch modernere SD-Karten im diskreten 68008 über die SD-IOE verarbeiten zu können. Andi hat dazu die SDIO.ASM für den tangnano angepasst. Dort funktionieren die Micro-SD-Karten zum booten, im diskreten 68008 jedoch nicht. Andi empfahl mir, die SDIO.ASM in den Quellcode des GP710 zu übernehmen. Ich verwendete GP710R5, die Version die bei mir auf dem 68008 läuft.

Könnte ich hier an der Stelle Hilfe von euch bekommen?

VG Jürgen

-----------------------
Nach vielen Jahren ging es mit dem NKC wieder los.... Sehr spannend!

Hallo,
ich hab leider keinen 68008, darum kann ich das nicht testen.
Kannst du mir ein Image deiner SD-Card mit den 68008 GP sourcen darauf zukommen lassen? Dann schau ich da mal drauf.
Undefinierte Symbols sollten da keine sein. Die die du oben schreibst sind in SDIO.ASM drin. Bist du sicher dass dieses file da mit assembliert wird?

LG,
Andi

Hallo Andi,
ich verwende diese asstexte.ant für die Assemblierung, die in dem Zip drin ist. Dort ist auch die sdio.asm von Dir vom Tangnano drin.
Ist das so ok?
VG Jürgen

Anmerkung: Ich nenne es r7, habe aber in der Basebef.asm die Revision nicht verändert (5). Ich weiß auch nicht, welche GP710 Revision gerade die aktuelle ist. In meinem Rechner ist die GP710r5 gebrannt.
GP710r7_68008.zip

Noch eine Anmerkung: Gibt es hier keine Beschreibung, wie eine GP7 für eine 68008 im Jados 3.5 assembliert und für ein Eprom vorbereitet wird?

-----------------------
Nach vielen Jahren ging es mit dem NKC wieder los.... Sehr spannend!

Noch zur Ergänzung: Diese move20.asm bzw. die korrekte moveXX.asm für den 68008 finde ich hier auch nicht. Weder im Tangnano noch auf meinem diskreten 68008. Wo könnte die abgelegt sein? Diese ASM wird für die Bildung des Eproms benötigt.

Habe heute 1GB SD-Karten bekommen. Die waren von Haus mit fat16 formatiert und wurden auf dem diskreten 68008 von den MTOOLS erkannt. Die 128MB Micro-SD Karten funktionieren nicht.

VG Jürgen

-----------------------
Nach vielen Jahren ging es mit dem NKC wieder los.... Sehr spannend!

Hallo,

hier ist das bin file für den 68008
https://github.com/avg67/nkc/blob/main/SW/GP710r7/gp710r7_68008.bin
Konnte es allerdings mangels 68008 Rechner nicht testen.
Ein movexx.asm kenn ich nicht und hab das auch noch nie benötigt zum übersetzen des GP.
Zu den micro-SD Karten muss ich sagen dass es da leider immer wieder welche gibt die nicht stabil laufen. Hab da z.b. gerade drei 512MB Karten (alle gemeinsam bei Amazon gekauft) von denen der NKC einwandfrei bootet. Aber sobald ich einen Schreibzugriff auf ein Laufwerk mache stürzt die Karte ab und das Filesystem ist kaputt. Keine Ahnung woran das liegt. Alle anderen karten laufen einwandfrei.

LG,
Andi

Hallo Andi, den Link zu den 512MB Karten bei Amazon habe ich gesehn und verglichen. Meine 128MB Karten sind vom selben Hersteller, die ja nicht funktionieren.

Ich habe mir vor zwei Tagen diese hier besorgt:

https://www.amazon.de/dp/B0DHRWZ2CW?ref=ppx_yo2ov_dt_b_fed_asin_title
Due sind vom selben Hersteller wie die 512MB Karte von Rene. Damit habe ich die ASM-Dateien zum Assemblieren über die MTOOLS in den NKC geholt. Ich flashe damit auch nocmal ein Image für das Jados 3.50?Morgen?

Hast Du mal in den alten Post (oben verlinkt) geguckt. Dort wird diese move20.asm bei der Bildung der Epromdatei angewendet.

Die BIN zum 68008 in Deinem Github könnte ich zum Brennen verwenden? Oder erst nich ein BIN2HEX? Wenn ja, würde ich das mal probieren. Habe aber gerde nur den einen 512er Eprom.No risk, no fun.

Mit welchem Environment hast Du die BIN erstellt? Hast Du an der SDIO.ASM noch was geändert?

VG Jürgen

-----------------------
Nach vielen Jahren ging es mit dem NKC wieder los.... Sehr spannend!

Hallo,
Danke ich glaub ich werd mir auch noch solche Karten besorgen.
Ja das BIN file kannst direkt in den EPROM brennen. Es ist binär (kein hex). Kannst es auch test halber mal bei deinen NKC in den Speicher laden und dann den Reset-vektor (Lade-Adresse+$4210) starten um zu sehen ob sich was tut bevor du es brennst.
Hab das am Tang Nano (mit der schnellen CPU) assembliert (und zuvor via MTOOLS den 68008 Source rauf geholt. Bei der SDIO.asm musst du nur vorher die Kommentare (via komweg tool) entfernen. Danach assembliert es einwandfrei, ohne Fehler. Der NKC Assembler mag keine Kommentare in Macros...
Übrigens das file "move20.asm" ist ein File speziell für das 68020 GP. Beim 68008 und 68000 gibt es kein solches file. Und der Thread oben ist speziell über das 68020 GP.
LG Andi

Kurze Rückmeldung zu den SD Karten:

Bei Amazon hatte ich mir diese SD-Karten besorgt:

https://www.amazon.de/dp/B0DHRWZ2CW?ref=ppx_yo2ov_dt_b_fed_asin_title

Bezeichnung: INDMEM SD Card 1GB Class 4 MLC

Im NKC 68k mit der 68008 und der SDIO kann ich die sowohl für das Image (Jados 3.50, geflasht mit Balinea Etcher) als auch für die MTOOLS im zweiten Schacht verwenden (FAT16).
Nachdem Andi in #487 hier berichtet hatte, dass seine 512MB Micro-SD zwar gebootet haben, aber es Probleme beim Kopieren gab, habe ich den obigen Typ mal probiert. Aus jetziger Sicht scheint das gut zu funktionieren.

Soweit noch von mir.
VG Jürgen

-----------------------
Nach vielen Jahren ging es mit dem NKC wieder los.... Sehr spannend!

Ja, und da war Sie wieder die Frage:
Suche gerade das KOMWEG Tool, um aus der SDIO.ASM die Kommentare zu entfernen. Wo finde ich das Programm und für welche Entwicklungsumgebung ist es gedacht?

- Habe die TD0s von
https://nkcforum.de/ndr/software/soft68/software.html
durchsucht (JADUMP093) ... Fehlanzeige.

- Die Commentcleaner in VSCODE funktionieren so nicht, da sie wohl die Syntax vom 68k Assembler nicht mehr unterstützen.

- Ja ich kann es auch von Hand machen, mich hätte das Tool interessiert. Hier im Forum habe ich nichts unter KOMWEG gefunden.

VG Jürgen

-----------------------
Nach vielen Jahren ging es mit dem NKC wieder los.... Sehr spannend!

Hallo,
KOMWEG.68k ist ein Teil von Jados. Schau auf meinem Jados SD-Card Image auf Laufwerk G oder H nach (komweg.68k).
Ich hab bei mir z.B. auf der SD-Card auf Laufwerk G den GP Source mit kommentaren (zwecks leichterer Verständnis etc.).
Will ich es neu übersetzen ruf ich zuerst ein batch file (kom.bat) auf das für alle .asm files komweg aufruft und den output auf Laufwerk H kopiert. Dort hab ich dann alles sourcen ohne Kommentar und da assembliere ich es dann.
Das mach ich immer so:
1.tload - Startadresse $400 - "2 - automatisch" - asstexte.ant
exit (ins GP zurück)
2.Editor aufrufen und dort CTRL-K A (assemblieren).
Vorher hab ich mir noch in VAREQU.ASM die Ablageaddresse (wo der Binärcode landet) auf $100000 gestellt (geht nur beim Tang-Nano weil das so viel Speicher hat).
3. im GP "H - Speichern Disk", "1 -Datei" Dateinamen eingeben, Quelladresse $100000, Sektorenanzahl 64
Danach hast das bin file das in den EPROM gebrannt werden kann auf dem Jados-Laufwerk (auf den PC runter kopieren via MTOOLS o.ä. und brennen).
Alternativ kannst du es auch gleich testen indem du das Programm gleich vom Reset-Vektor (= Inhalt von 0x100004 ... 0x100007) startest. Geht aber nur wenn du es am dem selben NKC assemblierst für den es dann auch gedacht ist (CPU muss passen).

LG,
Andi

Hallo,

die move20.asm dient beim 68020 zum kopieren des GP aus dem EPROM in den RAM. Es hat mit der Erstellung des GP nichts zu tun und wird daher beim 68000 und 68008 nicht benötigt.

Tschüß
Uwe

Hallo Uwe,
besten Dank für die Erläuterung. Es gibt scheinbar nur wenige, die noch mit dem 68008 arbeiten. Und als Neuling suche ich ja im Forum nach Erfahrungen und gfs. Anleitungen und stolperte so über die move20, ohne eine Ahnung davon, wofür sie ist. Mittlerweile habe ich es wohl verstanden und konnte die blanke BIN von Andi für den 68008, die er für mich gebaut hat, im Speicher starten und schonmal ein wenig testen. Morgen will ich die dann in ein Eprom brennen.
VG Jürgen

-----------------------
Nach vielen Jahren ging es mit dem NKC wieder los.... Sehr spannend!

Hallo Andi,

Assemblierversuche:

TangNano GP

Jetzt habe ich auf dem TangNano das GP710R7 von Deinem Image nach der Anleitung oben assembliert. Das geht sehr flott und bringt lediglich einen Fehler:

004236 6000 bra.s error -> Wertebereich falsch

Ich übertrug das G:-Laufwerk mit Deinem GP an den diskreten 68008 und assemblierte dort nach gleichem Muster und erhielt ebenfalls nur diesen Fehler. Am Quellcode habe ich nichts angepasst.

GP710R5 vom NKC-Forum

Von hier https://www.nkcforum.de/ndr/software/soft68/software.html
holte ich mir zu Beginn die Version GP710R5-68008 und übertrug die NKC Quellen mit Kommentar auf das Laufwerk G: im 68008. Das SDIO.ASM tauschte ich noch gegen Deine Version. Assemblierung dann nach obigem Muster mit KOMWEG auf H: etc.
Nach dem Assemblieren erhalte ich 169 Fehler!

Für mich bedeutet das, dass diese GP710R5 vom NKC-Forum Mängel in Bezug auf meine Umgebung Mängel aufweist. Ich kann die also als Basis gar nicht verwenden. Das war mein Irrtum. Ich hatte mich darauf verlassen.

Letzter Versuch: Quellen vom TangNano für das GP mit Anpassungen

Ich habe jetzt die Quellen vom Laufwerk G: des TangNano bereitgestellt. Die cpu auf 1 geändert und die SDIO.ASM ausgetauscht. Assemblierung nach bereits von Dir beschriebenem Muster. Die Änderungen habe ich in VS-Code auf Debian durchgeführt.

Das funktionierte dann nicht. Beim Aufruf des Assemblers bleibt das System hängen. Cursor blinkt oben links, keine Meldung nach einer Stunde.

Ergänzung (12:30 Uhr): Ein möglicher Fehler identifiziert: Die Sound-Karte. Ich habe die wieder raus. Jetzt läuft der Assembler und spuckt am Ende 171 Fehler aus (Mehrfachdefinitione, falsche Wertebereiche, nicht definierte Symbole). Manno!

Könntest Du mir Deine aktuellen Quellen von Deiner letzten Assemblierung für den 68008 zur Verfügung stellen? Ich denke, der Stand in meinem TangNano Image ist nicht der Aktuelle, sonst müsste es ja laufen. Oder gibt es weitere Anpassungen für den 68008, die ich übersehen habe?

Besten Dank für Deine Mühe mit mir.

VG Jürgen

-----------------------
Nach vielen Jahren ging es mit dem NKC wieder los.... Sehr spannend!

Nachdem ich dieses Lieferzeitfiasko verarbeitet und eine frische Nachfrage nach einer Platine erhalten habe, die ich nicht mehr bedienen kann, habe ich noch einmal welche bestellt.

Dieses Mal auf speziellen Wunsch von @creep in rot!

Mal gucken wie lange das dieses Mal dauert. Bestellt habe ich 20 Stück, 1 baue ich zum Test auf, kann also 19 vergeben. Wenn alles so läuft wie es derzeit aussieht wird der Preis auf 10 oder 11 EUR pro Stück sinken. Schauen wir mal.

Wer möchte vielleicht auch eine?

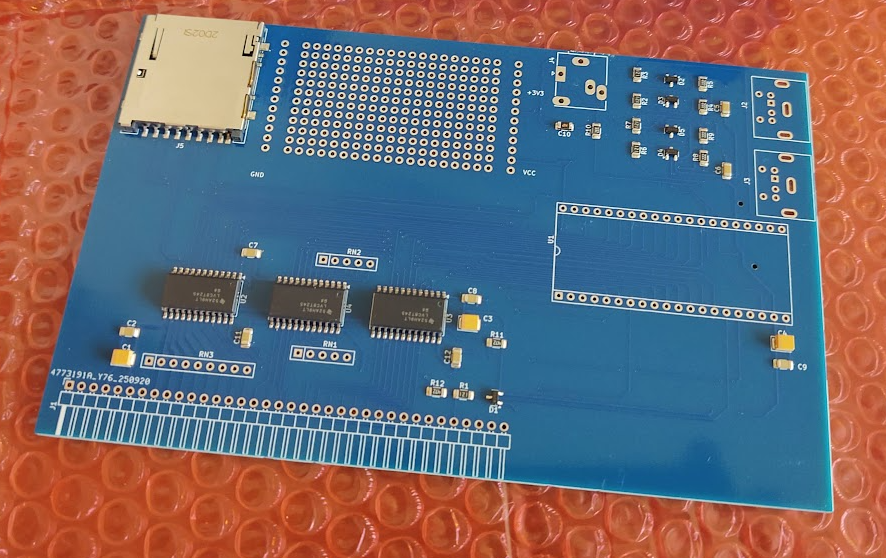

Quote by tuti: Aber jetzt! Bestellt am 19.09.2025 und angekommen am 21.10.2025: Ich werde jetzt mal eine genau ansehen, aufbauen und ausprobieren. Und dann verteile ich gerne ein paar. Ist alles soooooooo lange her. Möchte jemand außer @redo eine?

-----------------------
Definitiv sind Frösche und Himbeeren am besten!

Quote by redo: Hallo Andi, Assemblierversuche: TangNano GP Jetzt habe ich auf dem TangNano das GP710R7 von Deinem Image nach der Anleitung oben assembliert. Das geht sehr flott und bringt lediglich einen Fehler: 004236 6000 bra.s error -> Wertebereich falsch Ich übertrug das G:-Laufwerk mit Deinem GP an den diskreten 68008 und assemblierte dort nach gleichem Muster und erhielt ebenfalls nur diesen Fehler. Am Quellcode habe ich nichts angepasst. GP710R5 vom NKC-Forum Von hier https://www.nkcforum.de/ndr/software/soft68/software.html holte ich mir zu Beginn die Version GP710R5-68008 und übertrug die NKC Quellen mit Kommentar auf das Laufwerk G: im 68008. Das SDIO.ASM tauschte ich noch gegen Deine Version. Assemblierung dann nach obigem Muster mit KOMWEG auf H: etc. Nach dem Assemblieren erhalte ich 169 Fehler! Für mich bedeutet das, dass diese GP710R5 vom NKC-Forum Mängel in Bezug auf meine Umgebung Mängel aufweist. Ich kann die also als Basis gar nicht verwenden. Das war mein Irrtum. Ich hatte mich darauf verlassen. Letzter Versuch: Quellen vom TangNano für das GP mit Anpassungen Ich habe jetzt die Quellen vom Laufwerk G: des TangNano bereitgestellt. Die cpu auf 1 geändert und die SDIO.ASM ausgetauscht. Assemblierung nach bereits von Dir beschriebenem Muster. Die Änderungen habe ich in VS-Code auf Debian durchgeführt. Das funktionierte dann nicht. Beim Aufruf des Assemblers bleibt das System hängen. Cursor blinkt oben links, keine Meldung nach einer Stunde. Ergänzung (12:30 Uhr): Ein möglicher Fehler identifiziert: Die Sound-Karte. Ich habe die wieder raus. Jetzt läuft der Assembler und spuckt am Ende 171 Fehler aus (Mehrfachdefinitione, falsche Wertebereiche, nicht definierte Symbole). Manno! Könntest Du mir Deine aktuellen Quellen von Deiner letzten Assemblierung für den 68008 zur Verfügung stellen? Ich denke, der Stand in meinem TangNano Image ist nicht der Aktuelle, sonst müsste es ja laufen. Oder gibt es weitere Anpassungen für den 68008, die ich übersehen habe? Besten Dank für Deine Mühe mit mir. VG Jürgen

Hallo Jürgen,

ich hab aber exakt deine Sourcen die du mir geschickt hast genommen und via MTOOLs auf das Tang-Nano kopiert und dort assembliert - ohne Fehler.
Wenn auch nur ein Fehler auftritt brauchst du das Image nicht testen weil dann fehlerhaft.
Und den Source vom 68000 kannst nicht so einfach für den 68008 assemblieren. Da sind in manchen Files Unterschiede drin (z.B. movep.w beim 68000 und move.w beim 68008). Das läuft dann nicht wie du schon selber gesehen hast.
Läuft eigentlich mein Image am 68008?
Ah und ein typischer Fehler beim Assemblieren des GP ist dass die Ablageaddresse im Textbeteich liegt. Das passiert speziell dann leicht wenn die Kommentare mit drin sind. Dann reicht die Default Ablageadresse (ich glaub die ist beim GP auf $60000 eingestellt) nicht aus. Dann überschreibt du dir beim Assemblieren den Source im Speicher und kriegst dadurch viele Fehlermeldungen. Darum stell ich das beim Tang-nano immer auf $100000. Da bist auf der sicheren Seite, geht aber nur am Tang-Nano wegen der 8MB Ram.

Hab dir mein batch script für den NKC angehängt welches ich vor dem Assemblieren immer ausführe um die Kommentare weg zu bekommen: files.bat

Hallo Andi, danke für den weiteren Tipp. Ich ändere jetzt mal auf $70000 und versuche mein Glück neu? Melde mich wieder.
VG Jürgen

-----------------------
Nach vielen Jahren ging es mit dem NKC wieder los.... Sehr spannend!

Hallo Andi, ja, Dein Image konnte ich starten mit dem Offset, dass ich im Speicher hinter $60000 gefunden hatte. Gebrannt habe ich es noch nicht, da Reichelt jetzt doch meine neuen Eproms losgeschickt hat. Ich warte da ab, wegen dem Aufwand...

Ich wollte mich parallel schon mal mit dem C Environment für Windows auseiandersetzen. Dazu suchte ich in Deinem Github die Umgebungsdaten, die dort bis vor kurzem noch in einem eigenen Repository lagen. Da gibt es jetzt aber keinen Zugriff mehr. Gibt es das nicht mehr?

Meine erste Übung, wenn der Rechner mit den SD-Karten dann läuft ist dieses Schachprogramm, dass ich gefunden habe:

https://www.tckerrigan.com/Chess/TSCP/

Das Programm ist sehr klein und ich bin optimistisch, dass im 68k zum Laufen zu bringen. Wird seine Zeit benötigen, da ich ja viel lernen muss, aber das ist doch egal...

Hintergrund war ja der Schachroboter, der mit mir spielt...

VG Jürgen

-----------------------
Nach vielen Jahren ging es mit dem NKC wieder los.... Sehr spannend!

Hallo,

Das zipfile mit meinem GCC Framework ist noch immer am selben Platz wie früher: https://github.com/avg67/nkc/blob/main/SW/SysGCC.zip
Interessantes Projekt der Schachcomputer.
Für erste Versuche würd ich das Jados_test Programm empfehlen.

Lg Andi
