Hallo zusammen,

als ich mit dem NDR-Computer vor ca. 2 Jahren angefangen habe, musste man überall Infos zu den Platinen sammeln.
Ich bin gerade dabei, das alles in einer EXCEL-Tabelle festzuhalten.
So sieht meine EXCEL-Tabelle aus: (Ist noch etwas leer)

NDR-Computer Infos.xlsx

Ich hoffe, es hat keiner was dagegen, das ich von euch allen
da eure Sachen alle festhalte.
Wenn einer was dagegen hat, bitte bescheid geben .

Die EXCEL-Tabelle wird sich dann hoffentlich schnell füllen, im Moment habe ich etwas Zeit dafür.

Gruß

Stefan

Hallo Stefan,
gute Idee.. allerdings viel Arbeit, ich habe für die Webseite Jahre gebraucht...
Gruß
Hans-Werner

-----------------------
Ob 8bit oder 16 oder 32 ist doch egal, Haupsache selbstgebaut!

Hallo Hans-Werner,

ich will es versuchen alles in einer EXCEL-Tabelle zu bekommen.

Gruß

Stefan

Hallo,

die EXCEL-Tabelle ist auf meinen Server jetzt.
Da fehlt noch einiges, aber man kann sehen, wie es aufbauen will.

https://unneplkekunguujm.myfritz.net:12834/nas/filelink.lua?id=03c5d107b829ebb1

Ich hoffe der link funktioniert.

Gruß
Stefan

Hallo Stefan,
sieht gut aus.. könnte man auch hier hosten.
Gruß
Hans-Werner

-----------------------
Ob 8bit oder 16 oder 32 ist doch egal, Haupsache selbstgebaut!

Hallo zusammmen,

neue Ausgabe meiner EXCEL-Tabelle

https://unneplkekunguujm.myfritz.net:12834/nas/filelink.lua?id=050a7879cacfd746

folgende Änderungen:

1. Korrektur der Logik-Gatter Liste
2. Stückliste für GDP64 und GPD64HS zugefügt
3. Gerber-Dateien in der EXCEL-Tabelle verlinkt

Dazu noch folgende Fragen:

die Jumper auf den beiden GDP64, welche Funktion haben diese ? Einer müsste für den EF9367 sein?
Würde gerne deren Funktion auch Beschreiben

Bei der GDP64HS ist unter den EF9366 ein 1K2 Widerstand, in der Stückliste leider ohne Namen R?

Habt ihr Vorschläge was man noch alles an Infos festhalten könnte?

Gruß
Stefan

Cool. Hätte ich vor 3 Jahren gerne gehabt...

Die Jumper der GDP64HS sind in der Anleitung beschrieben: https://nkcforum.de/ndr/doku/hardware/grafik/gdp64hs.pdf (Seite GES 27)

Bei der GDP64 ist das ein bisschen mau. In der Anleitung (https://nkcforum.de/ndr/doku/hardware/grafik/GDP64.pdf) findet man explizit nur JMP3 beschrieben. Hängt aber ebenso mit dem Grafikchip zusammen.

Ich habe auch noch schöner gescannte Anleitungen hier, weiß aber nicht mehr wo ich die gefunden hatte...


Vielleicht noch die Links zu den Anleitungen jeweils mit aufnehmen?

-----------------------
Definitiv sind Frösche und Himbeeren am besten!

Hallo,

eine neue Ausgeabe meiner EXCEL-Tabelle ist auf meinen Server verfügbar.
Stücklisten einiger PLatinen zugefügt.

https://unneplkekunguujm.myfritz.net:12834/nas/filelink.lua?id=997d121273f0e6f3

Wenn ihr Fehler entdeckt oder Wünsche habt, bitte bescheid gegeben.

Gruß

Stefan

Hi, Stefan.

Echt klasse!

Die BOOTRAM68K könnte noch mit rein. Ich hatte hier letztens die Links zusammengesucht: https://nkcforum.de/forumdrc/index.php?mode=viewthread&forum_id=1&thread=264&z=2#post28

Nur ein Bild gibt es davon irgendwie nicht. Ich schaue gleich mal was im Gerber-Viewer rauskommt...

-----------------------
Definitiv sind Frösche und Himbeeren am besten!

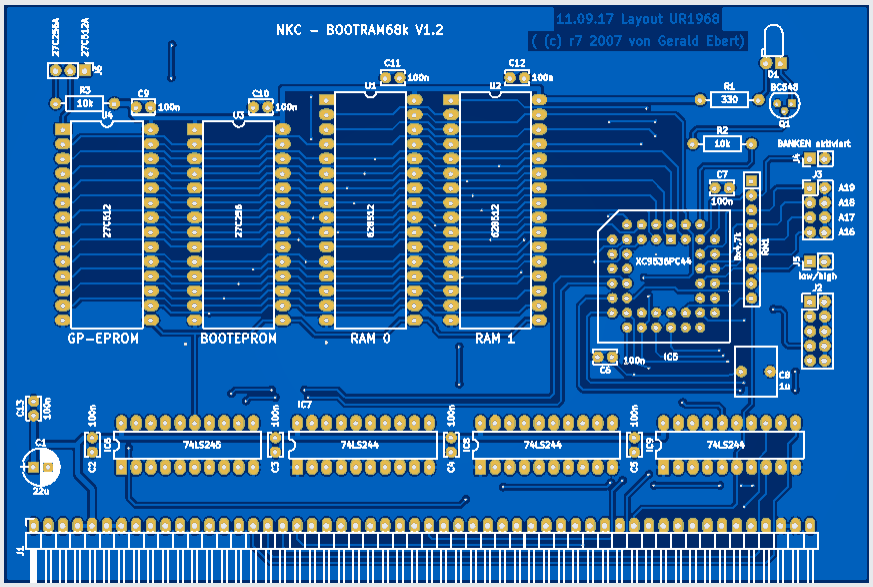

Hier einfach mal das aus dem Gerber gerenderte Bild in meiner JLCPCB-Order-History:



-----------------------
Definitiv sind Frösche und Himbeeren am besten!

Hallo tutti,

wird in der nächsten Ausgabe meiner Excel-Tabelle vorhanden sein.

Gruß
